• 目的
2001年12月までに ATLAS Online Software(Online SW) Framework を用いた TGC エレキの ためのデモンストレータを作る予定。その目的は、
• Online SW の紹介
• Online SW の理解を深める
• Online SW Framework でBit3 による VME アクセスの導入
• 将来(来年？)の Slice Test 用のランコントロールの Prototype
• 現在考えていること
• できるだけシンプルなものにしたい。

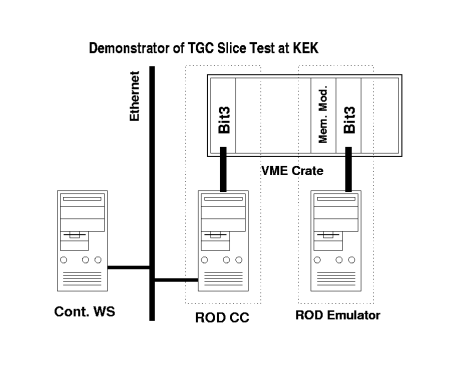

• ROD Crate の ROD module と ROD Crate Controller(CC) の ランコントロールをデモンストレーションしたい。
• ROD CC と ROD との通信は VMEbus(Bit3)を使う。
• ROD は Bit3 と VME Memory module 等でエミュレートする。



• Controller Skeleton
Online SW のコントローラ・スケルトンで使用する CHSM(Concurrent, Hierarchiacal, finite-State Machines)が用意されており[1]、 以下のようなコントローラの状態が定義されている。
• Initial
• Loaded
• Configured
• Running
• Paused
• Bad
• OK
• Dead
ラン・コントロール・パネルの "Load", "Start"等のボタンが押された ことに対応して、コントローラの状態が変化し、最終的にランをスタートすることに なる。具体例として LAr の ROD コントローラではどのように実装しているか[2] 調べてみた。
• Boot: -
• Load:
1. Configuration DB から クレートやRODモジュールの 情報を取得する。RODのパラメータとしては、ID, PU の数, PU Slot, PU Type, DSP Boot File, FPGA Boot File である
2. クレートの初期化
3. ROD モジュールの初期化
• Config: -
• Start:
1. RODのトリガーイネーブル
2. ROD BUSY OFF
• Stop:
1. ROD BUSY ON
2. ROD Event Counter Reset
• Pause:
1. ROD BUSY ON
• Resume
1. ROD BUSY OFF
• Reset
1. ROD Reset
• 議論してほしいこと
• デモンストレータは上のような案でよいか？
• デモンストレータで実装してほしいことは何か？
• デモンストレータのコントローラで前述の Skeleton の 実装をどこまでやるか？
• Online SW の導入を具体的にいつからはじめるか？
• References
1. Run Control User's Guide, http://atddoc.cern.ch/Atlas/Notes/107/Note107-1.html
2. DAQ for LArg ROD, http://alephwww.cern.ch/~moneta/roddaq/
